Einparksystem für Front- oder Heckmontage mit Display

Front-/Heck-Einparksystem mit Ultraschall-Sensorik von STEELMATE mit 4 schwarzen Sensoren (lackierbar). Diese Sensoren lassen sich bündig in die Heck-Stoßstange integrieren. Durch die Erkennung und Ignorieren von Anhängerkupplung, Ersatzrad und anderen festen Heckaufbauten ist das Einparksystem universell nachrüstbar. Die Sensoren haben einen Durchmesser von 14 mm und benötigen eine Bohrung von 16 mm. Durch die neuartigen Halterung lassen sich die Sensoren in der Einbautiefe optimal auf die Dicke der Stoßstange justieren.

Wird das System als Heckvariante genutzt, aktiviert es sich beim Einlegen des Rückwärtsgangs. In der Frontvariante kann das System mittels Fußbremse, CAN-Bus Modul oder externen Taster aktiviert werden. Es bleibt dann für eine vorprogrammierte Zeit eingeschaltet. Nach einem kurzen Selbstest signalisiert das System ein Hindernis in 4 verschiedenen Signalstufen. Das Display stellt den Abstand zum Hindernis über eine LED-Reihe, sowie die Position (links, rechts, gleichmäßig) dar. Die akustische Warnung wird intensiver, je mehr sich das Fahrzeug auf das Hindernis zu bewegt. Die LED-Anzeige wird gut sichtbar auf dem Armaturenbrett befestigt.

Ist die Einparkhilfe als Frontsystem verbaut, empfielt es sich die zusätzlichen Verlängerungen zu verwenden. Je nach Fahrzeugmodell sind die im Lieferumfang enthaltenen Kabel zu kurz, um von der Frontstoßstange bis in den Fahrgastraum zu gelangen.

Funktionen

• 4 Sensoren für die Front-/ Heckmontage
• schnelle Erkennung von Hindernissen

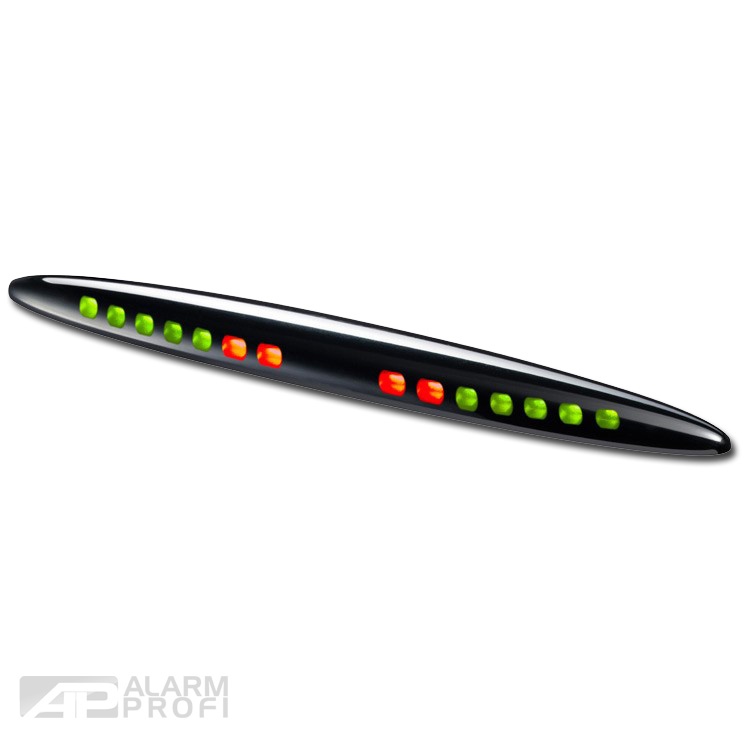

• 2-farbiges LED-Display in flacher Bauform
• unterschiedliche Signaltöne warnen vor näher kommenden Hindernissen
• komplette Erfassung des Bereiches hinter dem Fahrzeug
• bei Hindernissen unter 30 cm Entfernung wird ein Dauerton erzeugt
• Selbsttest mit Erkennung defekter und nicht korrekt installierter Sensoren
• Abstrahlwinkel von 110°
• Durchmesser des Sensors 14 mm
• Durchmesser der Bohrung 16 mm
• Sensor mit 10 cm Anschlusskabel und wasserdichter lösbarer Verbindung zum Kabelbaum
• Einstellmöglichkeit der Sensoren um z.B. Aufbauten oder Anhängerkupplung zu ignorieren

Techn. Daten:

• Spannung: 9 - 16 V Gleichspannung
• Stromaufnahme: 250 mA
• Erfassungsbereich: 0.3 - 2.5 m
• Temperaturbereich: -40 - +80° C
• Buzzer Lautstärke im Display: 70 - 90 db
• Abmaße LED-Display L x B x H: 125 x 15 x 12 mm
• Sensor Durchmesser: 18,4 mm
• Kabellänge vom Steuerteil zum Sensor: 2,2m
• Zulassung: E4 (10R-02 1424)

Lieferumfang: Haupteinheit, 4 Sensoren, Kabelsatz, LED-Display, Hinterbau-Halterung mit Klebepad, Kabelverlängerung, Befestigungsmaterial, Bohraufsatz für Sensoren
